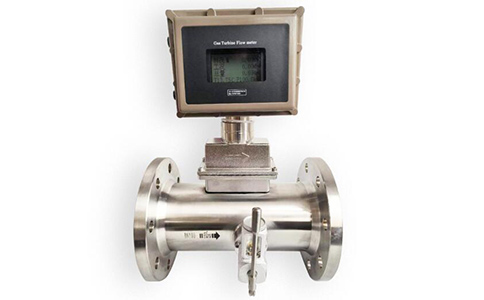

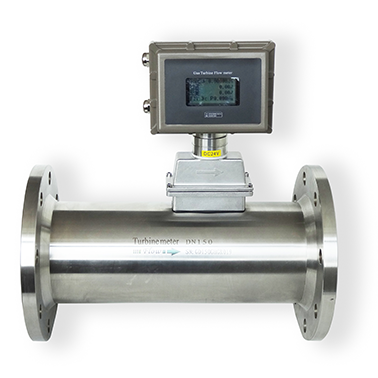

SK-LWGQ系列溫壓補償型氣體渦輪流量計
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、概述：
SK-LWGQ系列溫壓補償型氣體渦輪流量計集氣體渦輪流量傳感器與流量積算儀于一體，是石油、化工、電力、冶金工業與民用鍋爐等燃?xì)庥嬃亢统鞘刑烊粴狻⑷細庹{(diào)壓站計量及燃?xì)赓Q(mào)易計量的儀表。 二、溫壓補償型氣體渦輪流量計工作原理： 當氣流進入流量計時，首先經過特殊結構的整流器并加速，在流體的作用下，渦輪克服阻力矩和摩擦力矩開始轉動。當力矩達到平衡時，轉速穩定，渦輪的轉速與氣體流量成正比，并通過旋轉的發訊盤上的磁體周期性地改變磁場，從而使脈沖發生器輸出頻率與流速成正比的脈沖信號。轉換器中的微處理器對脈沖信號進行計數和計算處理得到工況流量，同時檢測介質的溫度和壓力，按體積修正模型將工況體積流量轉換為標準體積流量并進行累積得到標準體積總量。 三、溫壓補償型氣體渦輪流量計技術參數： 1、儀表口徑：25、40、50、65、80、100、125、150、200、250、300采用法蘭連接 25、40、50可采用螺紋連接 2、精度等級：±1.5%R（±1%R需特制） 3、量程比：1:10；1:20；1:30 4、介質特性：無雜質 中低流速氣體 5、執行標準：GB/T18940-2003 6、介質溫度：-30~80℃ 7、環境溫度：-20~60℃ 8、相對濕度：5~90% 9、大氣壓力：86KPa~106KPa 10、流量計本體材質：本體304或者鑄鋁 ；葉輪：防腐ABS或者鋁合金 11、供電電源：A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。 當電壓低于2.0時出現欠壓指示 12、信號輸出：脈沖信號、4-20mA電流信號、控制信號、通訊輸出：RS485通訊 13、防護等級：IP65 14、隔爆等級：ExdIICT6Gb 15、電氣接口：M20*1.5內螺紋 四、溫壓補償型氣體渦輪流量計本體耐壓等級：

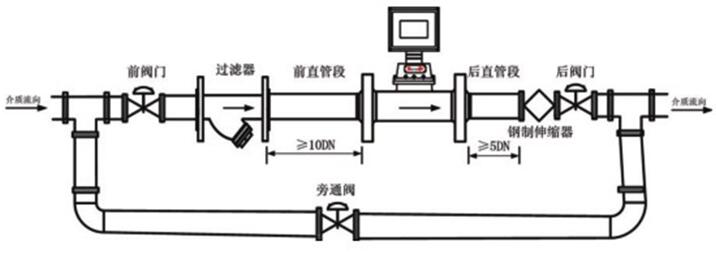

七、溫壓補償型氣體渦輪流量計的安裝要求：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
