您現在的位置 > 首頁 > 流量儀表 > 衛生型渦街流量計 |
 |

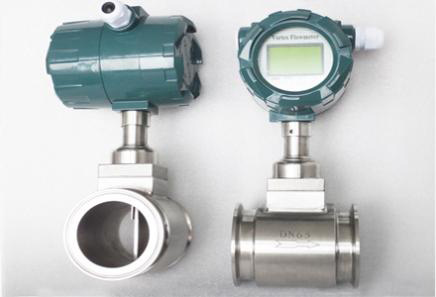

SKLUW型衛生型渦街流量計
防爆合格證編號：CNEx23.2893X
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SKLUW型衛生型渦街流量計主要用于工業管道介質流體的流量測量,其特點是壓力損失小,量程范圍大,精度高,廣泛適用于食品、化工等行業對壓縮空氣和一般氣體(氧氣、氮氣、氫氣、天然氣、煤氣等) 、水和液體的計量和控制.

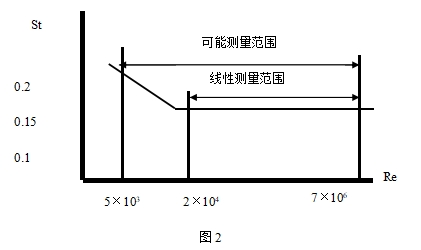

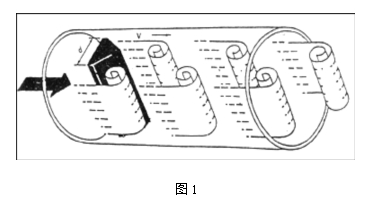

一、衛生型渦街流量計工作原理 在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖1所示。  旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式: f=StV/d (1) 式中： f－發生體一側產生的卡門旋渦頻率 St－斯特羅哈爾數（無量綱數） V－流體的平均流速 d－旋渦發生體的寬度 由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，圖2表示斯特羅哈爾數（St）與雷諾數（Re）的關系。  在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2） K＝N/Q（1/m³） （2） 式中：K＝儀表常數（1/m³）。 N＝脈沖個數 Q＝體積流量（m³） 二、衛生型渦街流量計主要技術指標 表1
表2 參比條件下衛生型渦街流量計工況流量范圍表：

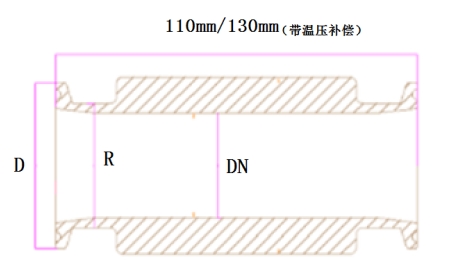

表3衛生型渦街流量計本體外形尺寸：
三、衛生型渦街流量計產品選型：

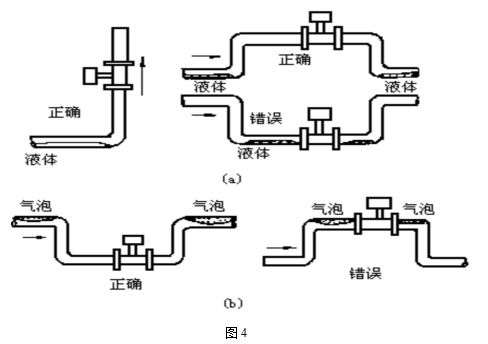

尊敬的用戶，當您要選用本公司產品時，請并做好以下工作： 1．認真核對被測介質的工況條件：溫度、壓力、管徑等工藝參數。 2．認真核對被測介質的使用流量范圍，特別是最小流量值以最終確定使用儀表的口徑及配管參數。 3．確定儀表的安裝地點，保證直管段，并為儀表的安裝維護創造好的環境條件。 四、衛生型渦街流量計安裝要求 儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。 A、安裝環境要求： 1.盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。 2.避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。 3.避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。 4.渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。 5.儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。 6.儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。 B、儀表管道安裝要求： 1.渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖3 DN為儀表工稱口徑 單位:mm

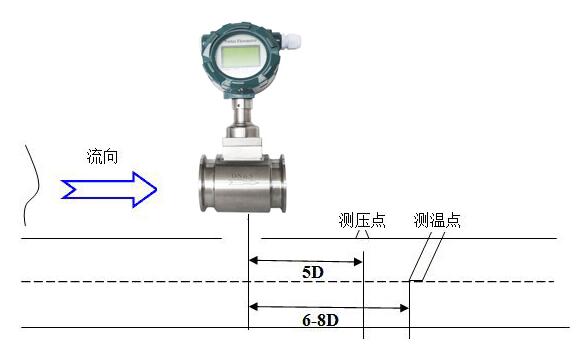

注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
