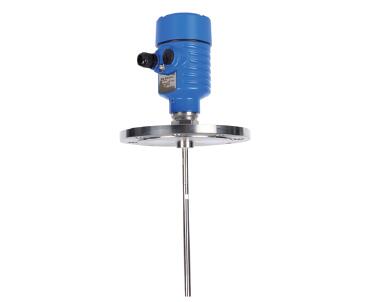

SKGW51桿式導波雷達物位計

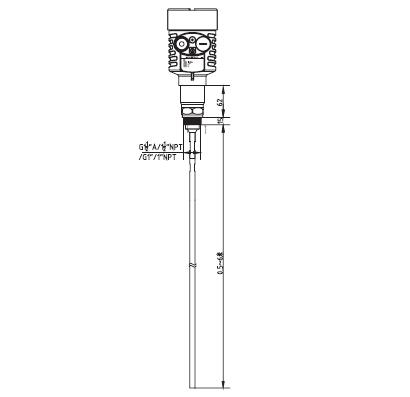

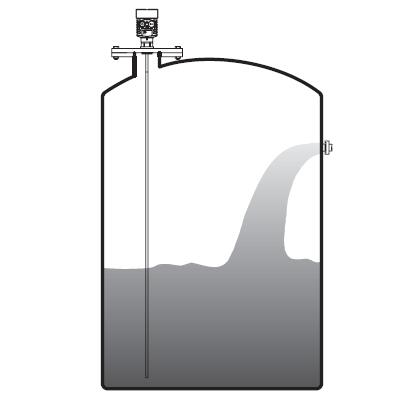

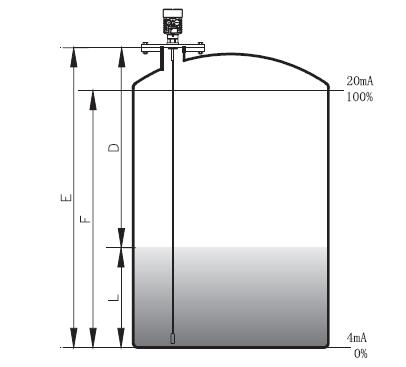

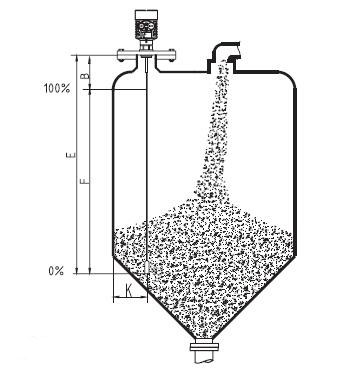

測量原理 SKGW51桿式導波雷達物位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化成物位信號。 輸入 反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2其中C為光速 因空罐的距離E已知，則物位L為：L=E-D 輸出 通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。 測量范圍： F-----測量范圍 E-----空罐距離 B-----頂部盲區 K-----探頭到罐壁的距離 頂部盲區是指物料高料面與測量參考點之間的小距離。 底部盲區是指纜繩底部附近無法精確測量的一段距離。 頂部盲區和底部盲區之間是有效測量距離。 注意 只有物料處于頂部盲區和底部盲區之間時，才能保證罐內物位的可靠測量。 SKGW51桿式導波雷達物位計參數 應 用：液體、固體 測量范圍：桿6m 過程連接：螺紋、法蘭 介質溫度：-40~150℃ 過程壓力：-0.1~4.0Mpa 精 度：±10mm 防爆等級：Exb IIBT4 Gb 防護等級：IP67 信號輸出：4~20mA/HART(兩線/四線) SKGW51桿式導波雷達物位計外型尺寸圖 SKGW51桿式導波雷達物位計安裝圖 SKGW51桿式導波雷達物位計選型
參數
防爆
P標準型(非防爆) I隔爆型(Exb II BT4 Gb)
傳感器/纜式探頭
A 液體Φ4mm B 固體Φ6mm
過程連接/材料
G G1?A螺紋 不銹鋼 GA G1A/螺紋 不銹鋼 N 1?NPT螺紋 不銹鋼 NA 1NPT螺紋 不銹鋼 C 法蘭DN50 PN16 C不銹鋼 D 法蘭DN80 PN16 C不銹鋼 E 法蘭DN100 PN16 C不銹鋼 F 法蘭DN150 PN16 C不銹鋼 H 法蘭DN200 PN16 C不銹鋼 K 法蘭DN250 PN16 C不銹鋼 Y特殊定制
密封/過程溫度
P 普通密封/-40…150℃
電子單元
3 (4~20)mA/24VDC/HART兩線制 4 (4~20)mA/220VAC /四線制 5 RS485/Modbus
外殼/防護等級
L 鋁/IP67 G 不銹鋼304/IP67
電纜進線
M M20*1.5 N 1/2NPT
特殊約定
Y 特殊定制
