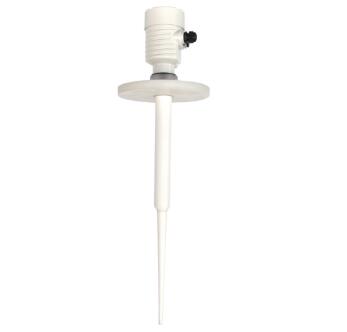

SKD52防腐棒式雷達物位計
簡介
SKD52防腐棒式雷達物位計傳感器是雷達式物位測量儀表測量距離最大35米,可以用于存儲罐、中間緩沖罐或過程容器的物位測量，輸出4~20mA疊加HART信號。
輸入
防腐棒式雷達物位計天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2(其中C為光速)
因空罐的距離E已知，則物位L為：L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F(=滿量程)及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4~20mA輸出。
SKD52防腐棒式雷達物位計參數
應用：存儲或過程容器腐蝕性的液體漿料、固體比如：污水儲罐、酸堿儲罐、漿料儲罐，固體顆粒，小型儲油罐
測量范圍：20米
過程連接：PTFE翻邊法蘭
介質溫度：-40~120℃
過程壓力：-0.1~1.6Mpa
精度：±10mm
頻率范圍：6GHz
防爆等級：Exb IIBT4 Gb
防護等級：IP67
信號輸出：4~20mA/HART(兩線/四線)

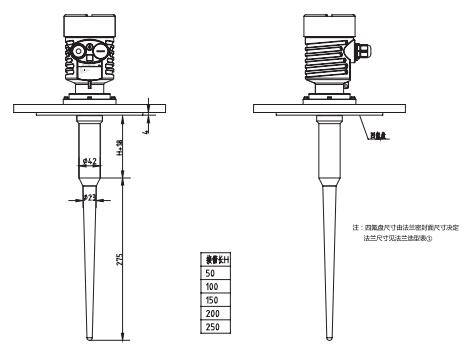

SKD52防腐棒式雷達物位計外型尺寸圖

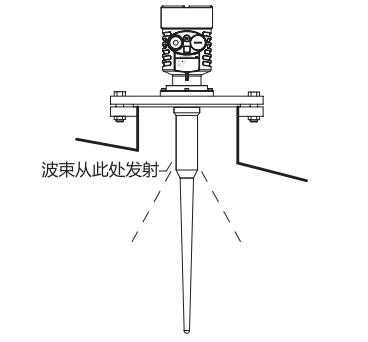

SKD52防腐棒式雷達物位計安裝
SKD52防腐棒式雷達物位計選型
| 單元 |
參數 |
防爆 |
P標準型(非防爆)
I隔爆型(Exb II BT4 Gb) |
過程連接/材料 |
FA PTFE翻邊，不銹鋼法蘭DN50 PN16C型
FB PTFE翻邊，不銹鋼法蘭DN80 PN16C型
FC PTFE翻邊，不銹鋼法蘭DN100 PN16C型
FD PTFE翻邊，不銹鋼法蘭DN150 PN16C型
FE PTFE翻邊，不銹鋼法蘭DN200 PN16C型
FF PTFE翻邊，不銹鋼法蘭DN250 PN16C型
Y特殊定制 |
天線型式/材料
過程溫度 |
SP 塑料棒/PTFE |
密封/過程溫度 |
P 普通密封/-40…100℃
G普通密封/-40…150℃帶散熱片 |
電子單元 |
3 (4~20)mA/（24）VDC/HART兩線制
4 (4~20)mA/（~24）VDC /HART四線制
5(4~20)mA/（~220）VAC/HART四線制 |
外殼/防護等級 |
L 鋁/IP67
G 不銹鋼304/IP67 |
電纜進線 |
M M20*1.5
N 1/2NPT |
特殊定制 |
Y 特殊定制 |
|
